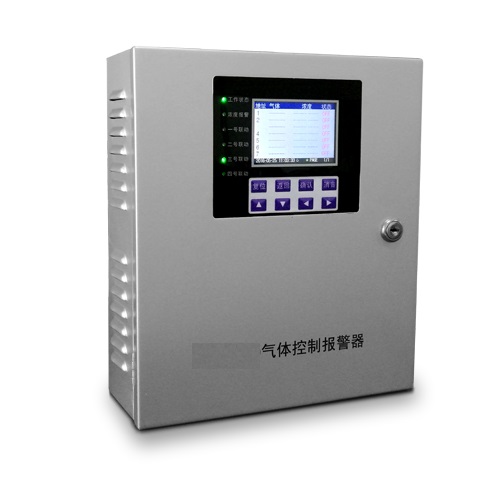

总线制气体报警控制器（产品型号：YZ-3000）
| ||||||
|
产品名称：总线制气体报警控制器
产品型号：YZ-3000
一、概述：
YZ-3000气体报警控制器是一种气体泄漏集中报警控制器，电源由市电电网直接供电。本报警控制器接收RS485信号，暂时只能接收本公司新款在线检测仪输出的RS485信号。一台YZ-3000型气体报警控制器最多可接255路气体探测器。YZ-3000为壁挂式，控制器上带有大屏幕液晶显示器，可用于及时显示系统各部分状态及有关报警点的信息，操作方便，使用简单。
二、特点：
1、工作电源采用市电AC220V，使用方便
2、控制器安装简单方便
3、内置微处理器，智能化报警、故障判断
4、具有自诊断功能，可以检测现场探测器的故障情况
5、控制器采用技术先进的数字化总线协议，操控性能强
三、技术特性：
1. 电源：AC220V（内置有AC220V转24VDC开关电源）
2. 功耗：小于 ＜15W
3. 测量范围：0~100%LEL；1 ~50000ppm；0-100%VOL （与连接的探测器同步）
4. 安装方式：壁挂式
5. 报警设定：依据在线检测仪可自由设定
6. 接收信号；RS485
7. 报警方式：声光报警
8. 输出触点：本控制器一共配置了5组常开/常闭无源触点（开关量）输出。其中四组常规触点（24VDC/3A、AC220V/1A）一组公共触点（24VDC/3A、AC220V/1A）；
9. 工作温度：-20~70℃,
10. 工作湿度：20~95%RH
11. 机箱尺寸：300*260*85mm（长*宽*高）。
四、工作原理：
报警控制器的CPU循环检测探测器的工作状态，当探测器监测到环境的气体浓度超过报警设定值时控制器发出声、光报警并根据设置输出联动控制信号。系统信号采用RS485信号，控制器有5组常开/常闭无源触点输出，触点容量为24VDC/3A、220VAC/1A。
