产品详细介绍

产品型号：YZ-9000

一、概述：

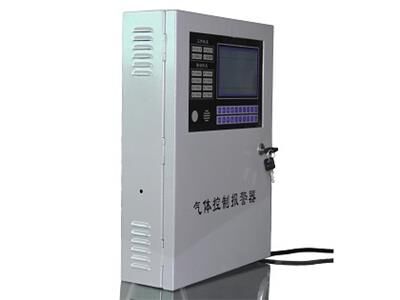

YZ-9000型气体报警控制器是一种气体泄漏集中报警控制器，电源由市电电网直接供电。本报警控制器接收标准的4-20MA信号，任何类型的气体探测器发出的4-20MA信号均可，同时可输出标准的4-20MA信号。1台YZ-9000型气体报警控制器最多可带24路气体探测器。YZ-9000控制器上带有高清大屏幕LCD液晶显示器，屏幕上可同时显示4通道的设备工作状态，多通道可自动分屏显示。可用于及时显示系统各部分状态及有关报警点的信息，操作方便，使用简单。

二、YZ-9000控制器基本参数：
1）电源：AC220V
2）功耗：小于 15W
3）测量范围：0~100%LEL；1 ~50000ppm；0-100%VOL；
4）安装方式：壁挂式
5）报警设定：可自由设定
6）接收信号；4-20MA
7）报警方式：声光报警
8）输出触点：一、二段报警：1-8组常开/常闭无源触点输出（24VDC/3A、AC220V/1A）
9）公共输出触点：无源触点，AC220V/10A;
10）温度：-20~70℃,湿度:20~95%RH；

三、YZ-9000控制器工作原理：
    ① 报警控制器的CPU循环检测探测器的工作状态，当探测器监测到环境的气体浓度超过报警设定值时控制器发出声、光报警并根据设置输出联动控制信号。
    ② 系统信号采用标准的4-20mA信号，控制器有1-8组常开/常闭无源触点输出，触点容量为24VDC/3A、220VAC/1A。

控制器的结构：本产品采用壁挂式结构，带有一挂墙结构件。先将挂墙结构件固定在墙上适当位置，连接好电源线、信号线、输出控制线，再将控制器挂在结构件上。

控制器的机箱尺寸：机箱尺寸：420*306*100mm（长*宽*高）。

控制器面版介绍：
(1) 工作状态指示灯：分为主电工作、备电工作、故障指示、浓度报警。
      主电工作灯：绿色，在控制器工作时常亮；
      备电工作灯：绿色，在控制器使用备用电池供电时常亮；
      故障指示灯：橙色，在探测器出现故障时常亮，并伴随有声音报警；
      浓度报警灯：红色，当监控环境的气体浓度超过报警设定值时红色指示灯闪亮并伴随有声音报警；
(2) 联动状态指示灯：从1号到8号共8个指示灯。在“报警调整”功能中可指定某个探测器发生气体浓度达到低浓或高浓报警时发出某个联动信号。
      当某个联动信号输出时，其相应的指示灯常亮、联动信号输出，气体浓度低于报警值时指示灯熄灭、联动信号停止输出。
(3) 功能菜单
      进行功能操作时，按 “    ”和“    ”键进行功能选择。
(4) 动态显示区
      动态显示监测数据及在功能操作时显示功能参数。
(5) 状态显示区
     显示报警数量、时钟等信息。
(6) 按键：
      数字键：在功能设置中用于输入功能参数值；
      方向键：在功能设置中进行移位操作，上、下键在监测时进行翻屏操作；
     “功能”键：按此键进入功能菜单选项；
     “确认”键：在功能操作中确认进行某项功能设置；
     “复位”键：险情处理后，按此键解除控制器的声光报警；
     “取消”键：在功能操作中退出某项功能操作或退出功能操作；
     “消音”键：消除报警声。
     “ 切换”键：在功能操作中更改或切换参数选项。
